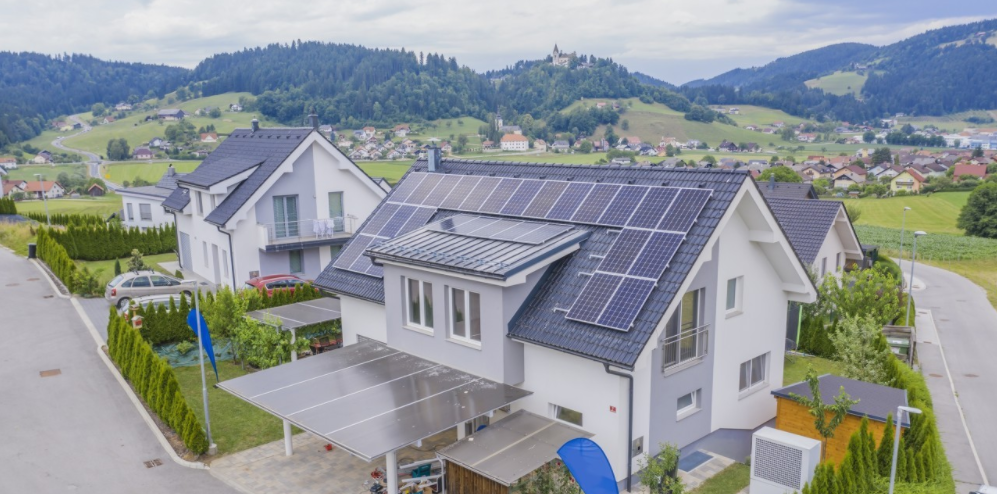

“十四五”以來，農村地區分布式光伏迅速發展，推動著鄉村基礎設施完善，在實現資源開發與新能源轉化利用的同時，幫助群眾獲得“陽光收益”，點亮鄉村綠色發展之路。

對此，CET中電技術推出CET農村臺區電壓治理解決方案，方案采用智能策略自動調控電壓方式，根據臺區中的已有設備及其容量采用不同優先級進行電壓調控。

>>> 控制優先級1：無功補償裝置（智能電容器、SVG）和儲能設備。根據臺區電壓情況進行無功補償或吸收，可直接影響臺區整體電壓。

>>> 控制優先級2：光伏逆變器。當調節無功補償裝置和儲能設備仍未達到目的效果或無這兩類設備時，優先考慮距離臺區配變較遠、容量較大的逆變器實現電壓調節目的。

案例應用

某基地一共有16臺光伏逆變器，午間光伏發電時，光伏出力超過臺區負荷功率需求，導致臺區潮流反向，經常性出現高電壓和三相不平衡現象，臺區二次側電壓接近240V。

CET中電技術為其提供了CET農村臺區電壓治理解決方案，以并網點逆變器輸出電壓的電壓偏差不超過標稱電壓的±5%為目標，通過智能電壓控制策略優化調節逆變器等設備的無功功率輸出，實現了分布式光伏電壓的質量分析和自動集群優化調節，有效降低電壓越限次數，提升電壓指標合格率。

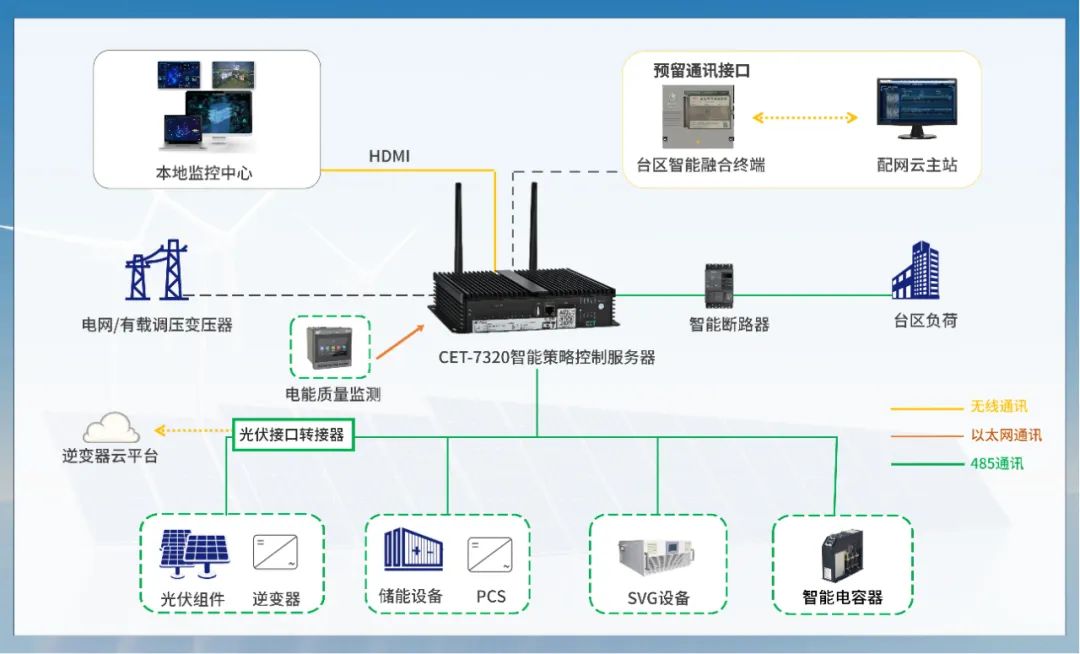

方案在保障逆變器云平臺通信的同時，通過部署光伏接口轉接器實現逆變器通信端口的一轉二，達到對多主站的數據采集和控制指令的雙向傳輸。

其中，方案搭載的CET-7320智能策略控制服務器內置多種控制策略，可自動根據電壓越限值來調控逆變器無功功率輸出，保證臺區整體電壓正常，并在CET-7320內集成CET自研的Psolution系統，既可直觀就地展示電壓實時調控效果，也可上傳監控運維云平臺。

·  應用效果 ·

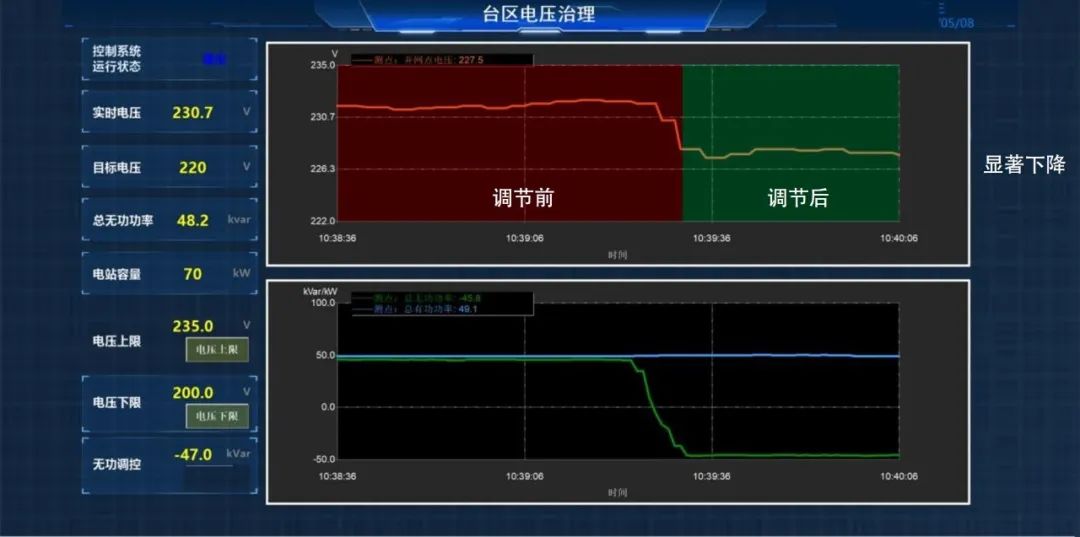

通過控制逆變器以最大負向無功功率輸出，明顯降低并網點電壓。

>>> 并網點電壓過低

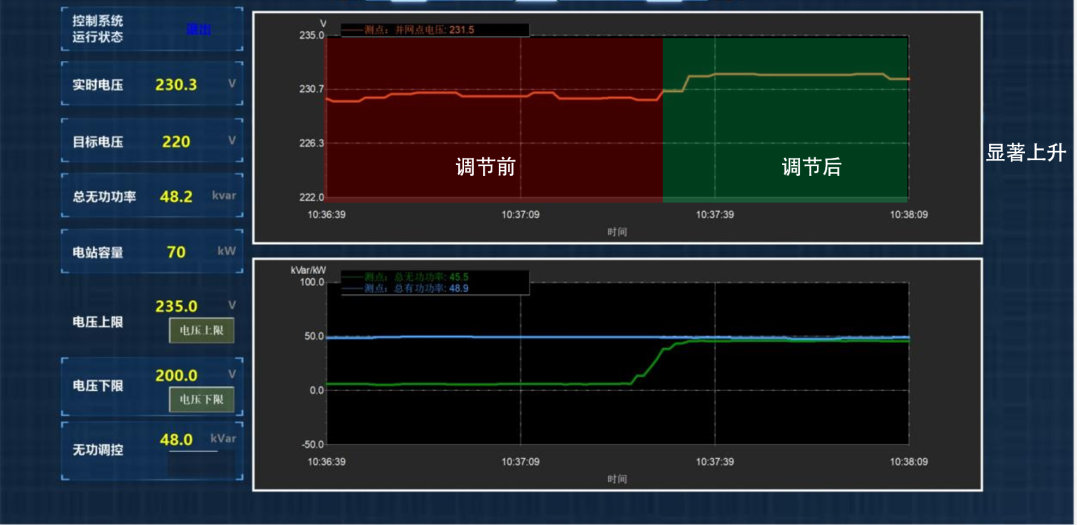

通過控制逆變器以最大正向無功功率輸出時，明顯提升并網點電壓。

CET農村臺區電壓治理解決方案的成功應用，為分布式光伏并網電壓調控提供了新的解決方案，進一步促進了可再生能源的高效利用與深度整合，助力構建智能、綠色的農村電網體系。
