紅河州第一人民醫院遷建項目，位于蒙自市滇南綠洲片區綜合開發區內，項目總占地面積約40.3萬平方米。項目計劃建成后，醫院日門診量達到6000人，床位規模達到2000個，形成以醫療為主，以醫療教育、研究、管理等為輔的一體化健康服務基地。

CET挑戰“特殊性”

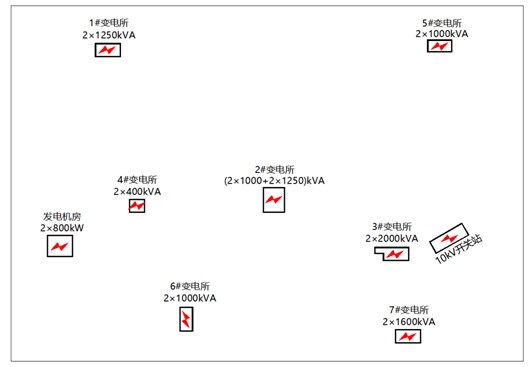

紅河州第一人民醫院遷建項目，共7個變電所，16臺變壓器，總?cè)萘?9000kVA。每臺變壓器容量大小都不同，負荷等級均不等。

根據醫院遷建項目要求，用電負荷增加，對供配電系統可靠性和穩定性要求大大提升。

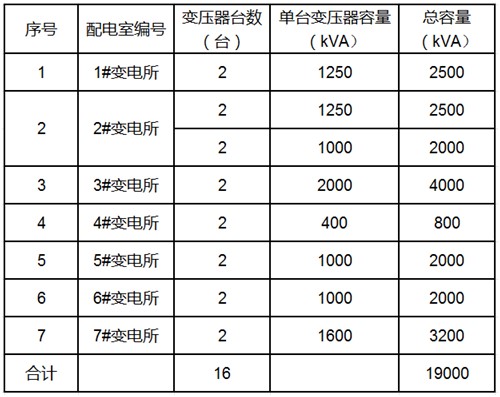

各配電室負荷表

特殊性一：供電容量要“穩”

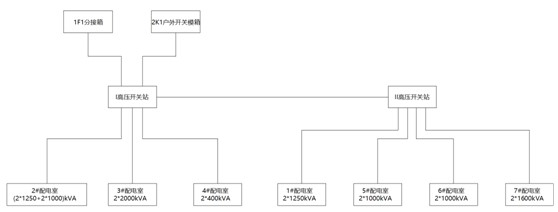

本此項目供電需求是4回供電，但項目現場周邊能夠接入電網的電源只有2回，故正常運行方式下，2回線路電源分別供電。

可當任一回路故障停電時，則因其他線路容量完全不滿足醫院整體的運行用電需求。

此時，CET智能聯切及負載控制系統，在高壓側進線備自投動作前，根據用戶負荷等級，將三級負荷切除，以確保更重要的一、二級負荷的持續用電。

特殊性二：負荷數據要“精”

本次項目中共有需要控制切除的三級負荷300多個，且分散在7個變電所，負荷布局分散，無法通過控制電纜集中采集數據至中心開關站。

CET智能配電及智能聯切系統，通過多樣化數據采集方式，實現了采集各裝置的負荷及開關量數據，實現對全系統的在線監測，預防故障發生。

特殊性三：電源切換要“快”

在醫院項目中，若特殊裝置或者場所發生停電事故，將會對病人造成嚴重傷害，導致重大醫療事故。所以針對這類醫療場所規定，相關重要負荷必須保證穩定持續供電。

在該項目上，CET智能配電及智能聯切系統，充分滿足客戶需求，當一路供電電源失電時，經過開關站和各個配電室進線保護和母聯保護之間運算，實現在0.5秒時間內在備自投動作之前，切除分散的三級負荷開關，以滿足一、二級負荷持續供電需求。

特殊性四：負荷切除要“準”

在本次醫院遷建項目的中心開關站和4回進線供電，都由母聯柜實現自投自復功能，供電總?cè)萘棵炕?9500kVA。當正常供電時，如果某一個臺變壓器出現超負荷現象，CET智能配電及智能聯切系統，經過負荷運算，可實現精準切除超出低壓部分三級負荷，保證供電的可靠性。當一路電源失電時，CET智能配電及智能聯切系統，經過運算，即可實現“多超多切，少超少切，不超不切”。同時由系統記錄切除部分回路，后續由人工手動恢復低壓供電。

CET解決方案

針對以上項目特殊性，CET提供了整套系統解決方案，全力保障醫院供配電設備的安全、穩定運行，為醫院保障病人的生命安全提供堅強的守護。

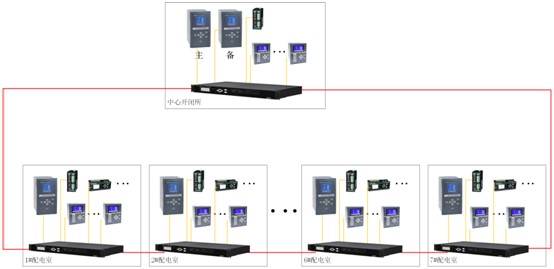

系統分層分布圖

整套系統采用分層分級控制模式，即智能優化聯切兩級控制，分為系統級（中心開關站）和分配電室級。

安全聯切模式圖

CET智能配電及智能聯切系統，同時具備安全聯切和智能聯切兩種運行模式。

明星產品：PMC-8810-L智能邏輯控制裝置

基本功能

• 雙核處理器、高性能的同步采樣A/D、大液晶、中文圖形化界面
• 支持基于IEC 61131-3功能塊圖(FBD)的邏輯可編程語言
• 內置豐富的保護功能元件，性能可靠、動作快速
• 支持四路以太網口(可選10/100Base-T、100Base-FX)
• 支持IEC 61850 MMS、IEC 61850 GOOSE、Modbus-TCP/RTU、Modbus-TCP Client等多種通信協議
• 具有八組保護定值可在線切換，并支持定值組相互復制
• 大容量、支持分類查詢的512條事件記錄(分辨率1ms)
• 長時間故障錄波(掉電可保持10年以上)，獨特的故障錄波圖示
• 高速波形瞬態捕捉功能
• 支持IRIG-B對時、GPS硬件脈沖對時、SNTP網絡對時，支持自檢和在線升級
• 全封閉機箱，EMC性能優越，滿足最嚴酷的應用環境

現場功能

1、保供重要負荷，使供電負荷達到新的平衡，保障供電系統高可靠運行；

2、供電方式切換后可找到新的平衡點，保障重要負荷供電，為醫院的供電質量提供保障；

3、電能質量可以高精度的檢測電網的波動，為客戶提供實時檢測，為醫院提供心電血液。

想了解更多干貨？敬請期待下一期CET應用案例。

CET深圳中電技術擁有更多精彩，值得您期待……
