作為電力傳輸?shù)年P(guān)鍵通道，電力線纜很容易因外界惡劣天氣、人為因素及施工因素的影響出現電纜線路破壞的現象，影響整個電力系統的正常運行，電力線纜的檢測和維護是保障電力系統穩定、持續運行的前提。

對電力線纜進行在線監測，不僅可提高故障報警的準確性，還可以減輕運行人員的工作量，提高工作效率。

CET系統如何進行早期預警？

CET高壓電纜及通道在線監測系統是一套保護高壓電纜及電纜接頭等正常工作的預警系統，依托光纖作為電力及通信載體，可對電纜隧道中的電纜的相關參數進行監測；還可依據用戶需求實現對風機、水泵、照明系統、圖像采集系統的遠程控制。

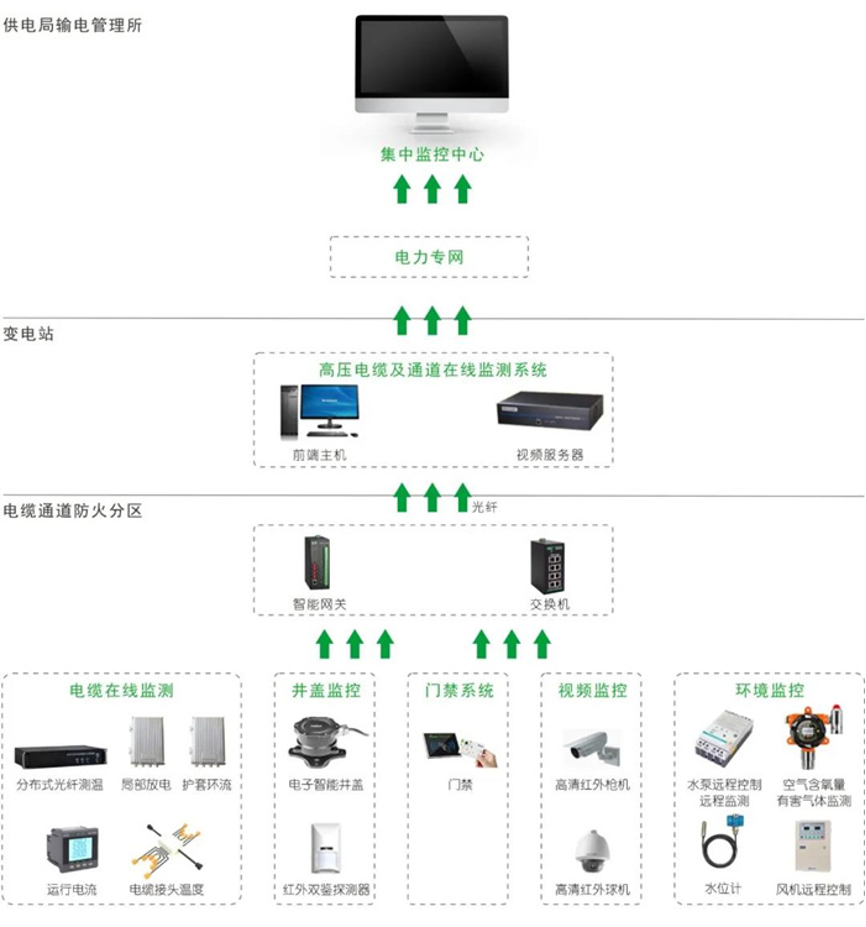

該系統由電纜在線監測系統和電纜通道環境監測系統組成，能有效地對電纜隧道中由于高壓電纜及電纜接頭的老化、過熱引起的事故進行早期的預警，同時可對易誘發事故的環境因素進行實時監測，為現場設備安全運行提供有力的保障。

Part 1

CET電纜在線監測系統

1-分布式光纖測溫系統

系統能準確探測電纜沿線所有測量點的溫度，是一種實時、在線、連續的溫度測量系統。具有實時在線、測溫精度高、定位精度高、不受電磁干擾等優點。

2-電纜接頭無線測溫系統

系統可直接安裝到電纜接頭、高壓開關、母線接頭、變壓器等容易產生高溫的電氣接電處，通過無線電波將采集的信號進行傳輸，可實時監測電纜接頭溫度，當溫度出現異常及時報警。從根本上解決高壓設備接點運行溫度不易實時在線監測的難題。

3-電纜護套環流監測系統

高壓電纜的金屬護層是電纜的重要組成部分，系統將實時測量電纜線路金屬護套層接地電流的大小。

同時，當接地線被盜時系統立刻報警并顯示被盜接地線的具體位置，通過短信將報警信息發給值班人員。

4-電纜局部放電監測系統

系統實時測量電纜線路和電纜接頭的局部放電信號，確定局放發生的具體位置，得到準確的電纜局放綜合信息，同時預測可能出現的放電類型和位置，評估電纜壽命，為電纜運維計劃提供參考數據。

實時監測、高精度測量、負荷超限預警，取代人工巡檢，省時省力。

5-電纜運行電流監測系統

系統實時對運行電流精確測量和電纜負荷超限預警，對高壓電纜回路每相加裝電流互感器和采集器，取代人工方式的定期運行電流巡測。同時，輔助電纜載流量評估，計算出允許最高載流量，在線評估電纜的剩余負荷能力。

Part 2

CET電纜通道環境監測系統

1-環境監測系統

·         有害氣體、空氣含氧量監測及風機遠程控制

·         水位監測及水泵遠程控制

·         保障運維人員人身安全，智能控制水位

2-井蓋監控系統

·         內井蓋狀態監測及遠程控制，當遭到人為破壞時，將發起遠程告警

·         在井蓋出入口，安裝紅外探測器，當探測到人員進入時發起遠程告警

3-門禁監控系統

全時記錄進出隧道人員情況，防止未經許可人員進入隧道，打造智慧門禁系統。

4-視頻監控系統

實現對電纜隧道內防護目標的7×24小時連續不間斷全方位的圖像實時監控。
