停電？不可以！

南昌大學是江西省唯一的國家“211工程”重點建設高校，是教育部與江西省部省合建高校，是江西省高水平大學整體建設高校。近日，CET深圳中電技術為南昌大學提供的CET智能電源控制及負荷調控系統，有效解決了因線路老化、線路故障跳閘后，無法及時恢復供電事件。

困難重重？不可能！

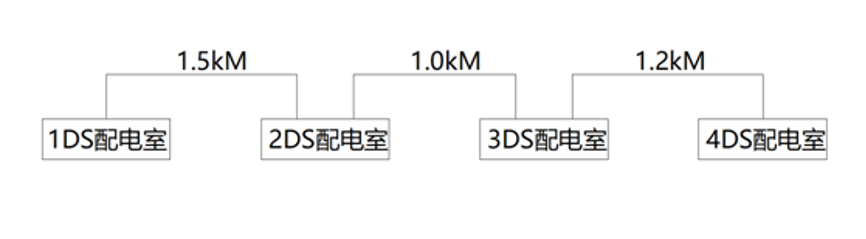

南昌大學改造項目，共4座配電室（1DS~4DS）全部已運行十余年，且每兩座配電室之間距離都超過1公里，每條進線和變電站容量大小都不同，負荷級別不等，隨著全校師生用電負荷不斷增加，對供電可靠性需求不斷提高，原有的供電系統早已無法滿足現行需求。

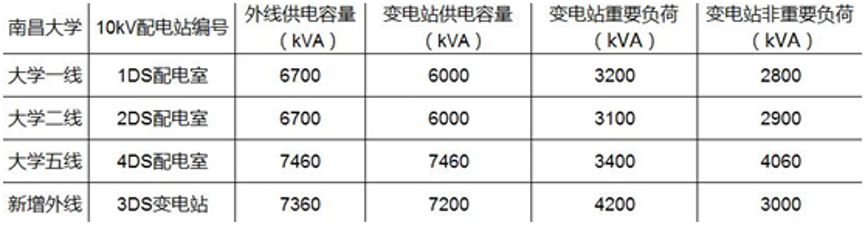

1DS~4DS配電室負荷表

難點一：進線、負荷分散

Q：改造項目中的4座配電室之間都相距很遠，線路分散，負荷分散，無法集中統一采集各配電室相關信號，導致無法滿足項目控制需求。怎樣解決這個問題呢？

A：CET智能電源控制及負荷調控系統，針對這種線路分散，負荷分散的應用場合，通過多樣化數據采集方式，實現了既可近距離采集數據，又可遠距離通過通信方式，采集各裝置的負荷及開關量數據。達到全息系統信息共享，實現跨間隔、配電室、電壓等級的控制運用需求，覆蓋全系統的監測與控制。

難點二：供電容量小

Q：原有供電系統在運行過程中，若其中一條線路停電，則因其他線路容量不夠的問題，導致無法滿足師生們的用電需求。在這些負荷中，有一級負荷，二級負荷，三級負荷，怎樣根據負荷等級制定滿足需求的供電方案？

A：CET智能電源控制及負荷調控系統，根據用戶提供的負荷等級，對不同等級采用對應的策略方案。

當電源失電后，

一級負荷：由柴油機發電機瞬時啟動，為一級負荷用戶恢復供電。

二級負荷：切除三級負荷，由另一變電站通過聯絡線供電，解決二級負荷用戶供電問題。

三級負荷：市電恢復后，解決三級負荷用戶供電問題。

難點三：負荷“一刀切”

Q：發生停電后，為恢復供電按“一刀切”方案固定切除某幾個回路，必定出現“過切”或者“欠切”的情況，如何解決恢復供電過程中出現的這些情況，確保供電系統的可靠性和穩定性？

A：CET智能電源控制及負荷調控系統，采用專門的系統聯切控件及負荷聯切控件，可以實現精準切負荷，避免出現過切或者欠切的情況，確保供電系統的可靠性和穩定性。

難點四：停電時間長

Q：發生停電后，為恢復供電，需要人工排查現場故障，手動切換電源，經常需要花費1個多小時，怎樣確保供電快速恢復？

A：CET智能電源控制及負荷調控系統，采用GOOSE快速通信方式，從電源失電到恢復供電時間小于0.5S，確保了供電系統能夠快速恢復。

難點五：誤操作

Q：現場共有4進線（用戶現場改造增加了1條進線）3分段，聯鎖關系非常復雜，采用人工倒換電源，經常出現誤操作，怎樣提高電源切換的準確性？

A：CET智能電源控制及負荷調控系統，具有強大的邏輯可編程功能，可以靈活處理復雜的進線及聯絡線之間閉鎖關系，有效降低了人工倒換電源的出錯幾率。

難點六：成本高，擴展難

Q：全校4個配電室之間均相距1公里多，配電室之間的信息傳遞需要通過大量的鋪設控制電纜，迫使人工和電纜成本都非常高。同時，電纜鋪設完畢，信息難以更改，無法滿足項目升級需求。如何降低人工及電纜成本，提高通信的可靠性和擴展升級需求？

A：CET智能電源控制及負荷調控系統，采取各配電室之間通過光纖通信，具有GOOSE功能，可以非常方便的解決各配電室之間信息傳遞及共享問題，避免鋪設大量控制電纜，大大降低了人工和鋪設成本；使所傳送信息可隨時變更，滿足后續項目升級需求，具有4網口，可以滿足系統接入及通信可靠性的要求。

Pick CET！就對了！

CET項目組經綜合考慮，給出以下方案：

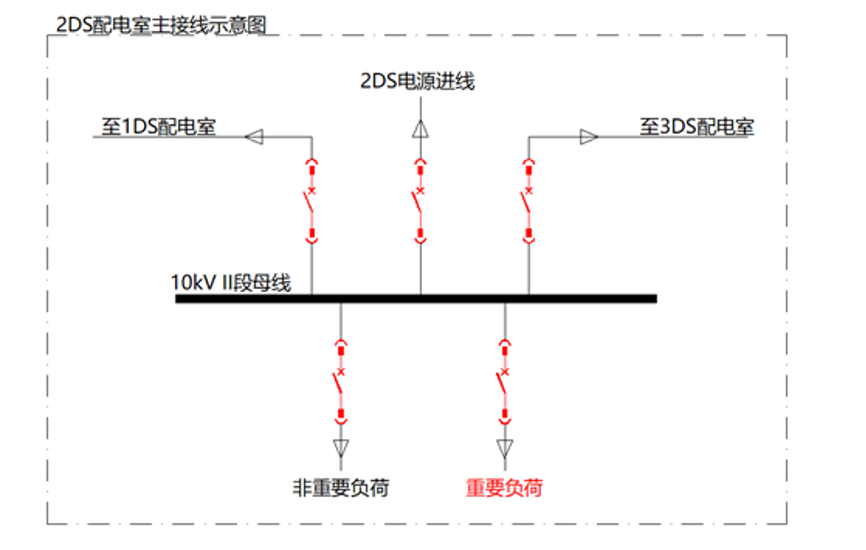

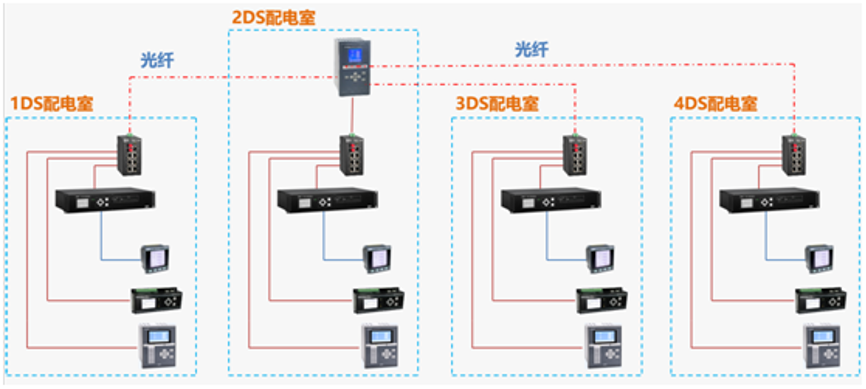

系統架構

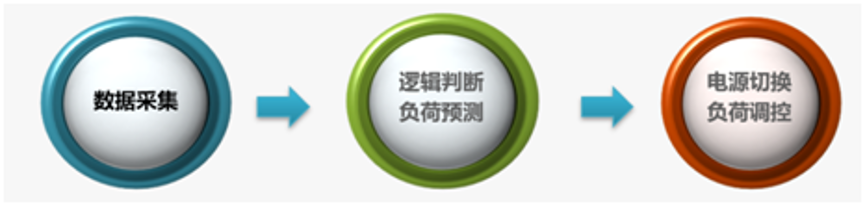

工作原理

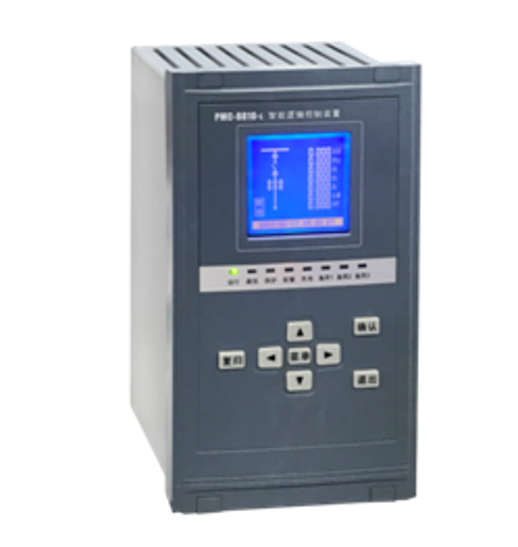

今日之星：PMC-8810-L智能邏輯控制裝置

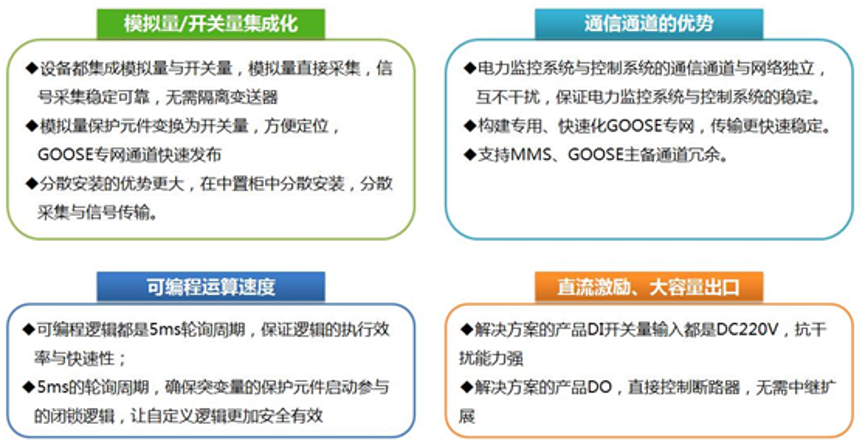

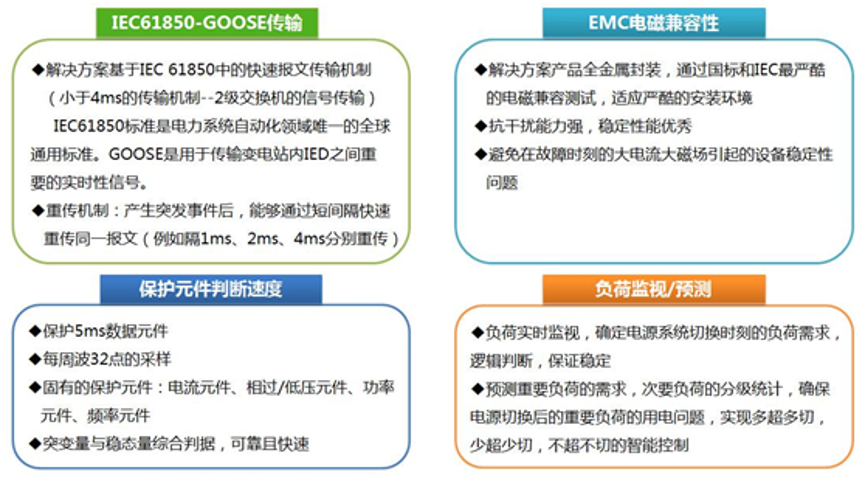

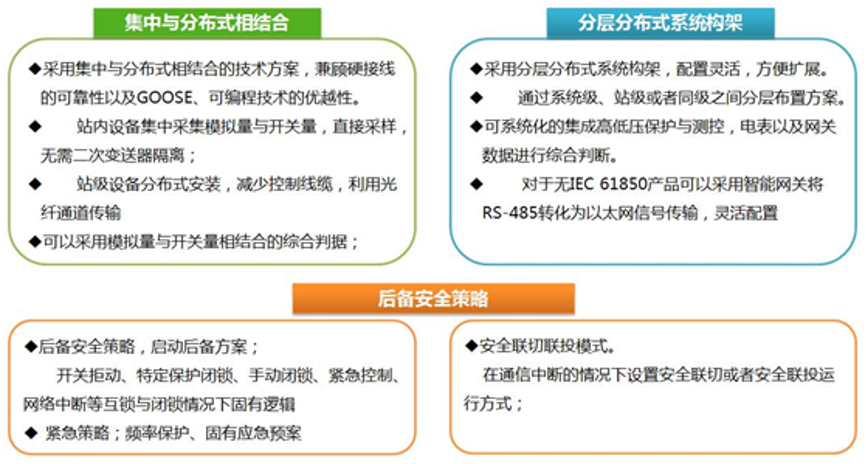

看家本領看這里

現場運行價值現

現場通過使用，實現了遠距離的雙電源互鎖，避免了在倒換電源時運行人員的誤操作，實現了變電站間雙電源合閘閉鎖，為遠距離敷設控制電纜提供了替代方案，為總包施工單位節省了大量的電纜及敷設成本。

CET改造方案實施后，通過停電變電所與相鄰變電所PMC-8810-L裝置負荷聯切功能的配合，將整個電源切換及恢復重要回路供電時間，在無人值守的情況下，從1個小時縮短到在1分鐘內完成。有效提高了學校供電自動化水平，大大降低了人力成本。
